非接触式超声波扫描仪探伤仪

所属品牌:德国ACS

产品型号:A2075SoNet

德国ACS非接触式超声波扫描仪探伤仪A2075SoNet适用于自动探伤直径1020-1420 mm且厚度从6mm开始的金属管壁,扫描仪探伤仪的工作原理是一种波导管脉冲回波检查技术,通过电磁波(EMA)激励(发送)并在无接触的情况下(无需使用耦合剂)在管体内接收超声波。

  • 商品描述
  • 商品询价热度

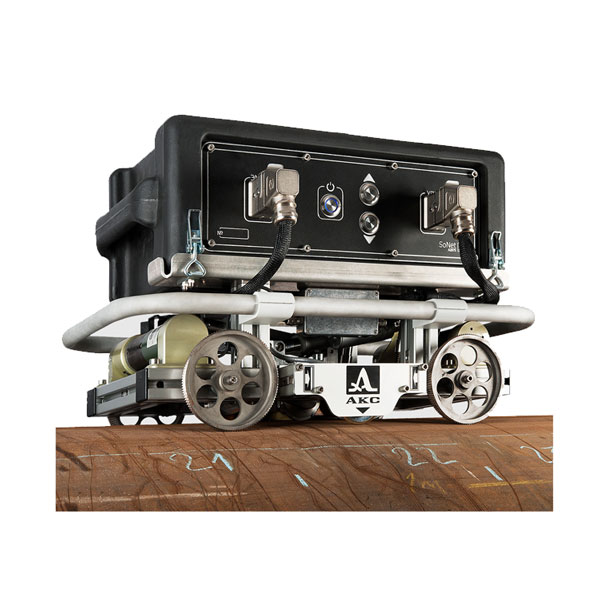

德国ACS非接触式超声波扫描仪探伤仪

超声波扫描仪探伤仪

A2075SoNet PC和扫描仪探伤仪之间的Wi-Fi连接提供了极大的灵活性,并为操作员提供了进行远程测试的可能性。在扫描过程中就正确制作了管段的图像,有助于估计发现的缺陷,并有助于确定是否需要使用其他NDT方法进行额外检查。

连续记录结果,作为管道的扫描图像。查看笔记本屏幕中收集的扫描图像。扫描图像的后处理以及缺陷的位置,方向和类型的记录。置仪器和开始检查所需的时间仅为3分钟。可以从管内检查上传数据并将其附加到主报告中。仪器的块状结构使得仅一位操作员即可在现场迅速更换损坏的块。便携式–扫描仪–探伤仪可以由2个人携带,并且可以由1位用户操作。


A2075SoNet应用

该仪器主要用作探伤仪的一部分。这种探伤装置用于在大修或施工过程中查找天然气管道,石油管道和产品管道中的缺陷。扫描仪探伤仪А2075SoNet能够成功检测两种类型的缺陷:应力腐蚀缺陷以及管道的其他表面或内部缺陷。

该检查是通过沿着管道外表面上的母线在线自动移动探伤仪的检查部分进行的。在检查过程中,将进行整圆探伤。使用无损检测的标准工具,可以在扫描过程中直接制作出管段的图像,以帮助估计发现的缺陷,绘制坐标,估计其类型和形状。每分钟可达7米的管道、高灵敏度–检测应力腐蚀缺陷和腐蚀距1mm。扫描仪探伤能够在较早从旧隔离中脱壳的管道上工作。扫描仪可防止重复出现数据。



德国ACS A2075SoNet 扫描仪探伤仪参数



速度

3020米/秒

工作频率

0.5兆赫

校准放大器的范围

0-40分贝

在测量沿管道圆周的缺陷坐标时可接受的基本精度的极限,不超过

±100毫米

在测量管道缺陷的坐标时可接受的基本精度的极限,不超过

±20毫米

接收机的灵敏度,不小于

20毫伏

接收机输入端信号幅度比的测量精度,不大于

±1分贝

功率

蓄能器块

电压

12伏

运行时间(累加器)

8小时

重量

42公斤

平均无错误运行时间

30000小时

平均寿命,不少于

4年

工作条件:空气温度

-40至+ 50°C

+35°С温度下的相对空气湿度不超过

95%

外型尺寸

407 655 655 407毫米
